แบบอย่าง |
อุณหภูมิในการทำงาน (℃) |
แรงดันไฟฟ้าที่ใช้งาน (วี) |
กระแสสูงสุด (A) |
การดำเนินงานอย่างต่อเนื่องในปัจจุบัน (ก) |
การควบคุมความเร็ว PWM (1-20KHZ) |
การควบคุมความเร็วของแรงดันอนาล็อก (V) |
สัญญาณพัลส์ความเร็ว เอาต์พุต |
|

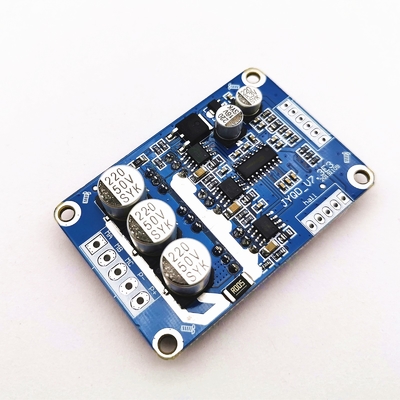

JYQD-V7.3E3 |
-20—85℃ |
12V-36V |
16ก |
15ก |
รอบหน้าที่ 0-100% |
0-5V |
√ |
1. พอร์ตเซ็นเซอร์ฮอลล์
ฮา--- ฮอลล์ เอ
HB---ห้องโถง ข
ฮ---ฮอลล์ ค
จีเอ็นดี---GND
5V--- เอาต์พุต 5V
2. พอร์ตควบคุม
5V— แรงดันเอาต์พุตภายในบอร์ดไดรเวอร์ โพเทนชิออมิเตอร์ภายนอก หรือสวิตช์สำหรับการปรับความเร็วและการย้อนกลับ
ซี/เอฟ— พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง "5V" หรือไม่มีการเชื่อมต่อเป็นทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
วีอาร์—พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K โอห์ม, เชื่อมต่อกับ GND เมื่ออินพุตการควบคุมความเร็ว PWM, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%
เอล— เปิดใช้งานการควบคุมพอร์ตเชื่อมต่อ 5V หรือไม่มีการเชื่อมต่อเพื่ออนุญาตการทำงาน เชื่อมต่อ GND เพื่อห้ามการทำงาน
สัญญาณ— เอาต์พุตสัญญาณพัลส์ความเร็ว
จีเอ็นดี- ใช้สำหรับการควบคุมภายในบอร์ดไดรเวอร์
3. พอร์ตจ่ายไฟ
ศศ.ม----มอเตอร์ เฟส ก
MB----มอเตอร์เฟสบี
อสม---- มอเตอร์เฟส C
P-----กระแสตรง-
พี+----ดีซี+
4. ใช้สายชีลด์หากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ
5. ระยะห่างพอร์ตควบคุม: 2.54 มม. ระยะห่างพอร์ตพลังงาน: 3.96 มม
6. ให้ความสนใจกับฉนวนระหว่าง MOSFET ไดรเวอร์และฮีทซิงค์หรือแผ่นติดตั้ง
1. JYQD-V7.3E3 เป็นบอร์ดไดรเวอร์ที่ไม่มีตัวเครื่องและฮีทซิงค์ สามารถขับมอเตอร์ต่ำกว่า 100 วัตต์โดยไม่ต้องใช้ฮีทซิงค์ แต่ต้องการการระบายอากาศตามปกติ
2. ใช้ได้กับมอเตอร์กระแสตรงแบบไม่มีแปรงในห้องโถงที่มี Hall ที่ 120° ลำดับของ Hall line ของผู้ผลิตบางรายไม่สอดคล้องกัน คุณสามารถปรับลำดับ Hall line หรือลำดับของมอเตอร์สามเฟสตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด .
3. ห้ามมิให้พอร์ตเอาต์พุต 5V บนบอร์ดไดรฟ์เชื่อมต่ออุปกรณ์ไฟฟ้าภายนอกใช้ได้เฉพาะกับโพเทนชิโอมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็ว การเปลี่ยน และการเปิดใช้งานการทำงาน
4. ยืนยันว่าพารามิเตอร์แรงดันและกำลังของมอเตอร์ไม่เกินช่วงที่กำหนด
