รายละเอียดสินค้า:
|
กระแสไฟสูงสุด: | 15ก | กระแสไฟทำงานต่อเนื่อง: | 7A |
---|---|---|---|
แรงดันไฟฟ้าที่ใช้งาน: | 12V-36V | การป้องกัน O.V\L.V: | ใช่ |
การควบคุมความเร็ว PWM: | ใช่ | เอาต์พุตสัญญาณพัลส์ความเร็ว: | ใช่ |
แสงสูง: | 36V Brushless Motor Controller,15A Brushless Motor Controller,สัญญาณเอาต์พุต BLDC Driver Board |

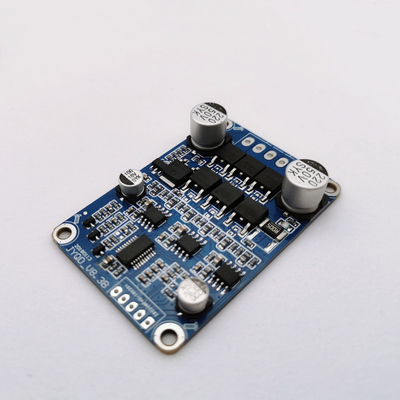

หมายเลขรุ่น | JYQD-V8.3E |
อุณหภูมิในการทำงาน | -20—85℃ |
แรงดันไฟฟ้าที่ใช้งาน | 12V-36V |
กระแสไฟสูงสุด | 15ก |
กระแสไฟต่อเนื่อง | 15ก |
การควบคุมความเร็ว PWM | ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
การควบคุมความเร็วของแรงดันไฟฟ้าแบบอะนาล็อก | 0-5V |
การป้องกัน OV / LV | ใช่ |
เอาต์พุตสัญญาณพัลส์ความเร็ว | ใช่ |
1. ยืนยันว่าพารามิเตอร์แรงดันและพลังงานของมอเตอร์ไม่เกินช่วงของบอร์ดไดรเวอร์ตามที่ระบุ
บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์ไร้เซ็นเซอร์แบบไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์ไร้เซ็นเซอร์ไร้แปรงถ่าน 3 เฟสทั้งหมดโดยตรง
2. ถ้าผลการขับขี่ไม่ดี (เช่น เริ่มกระวนกระวายใจ ย้อนกลับ กระแสทำงานของมอเตอร์ไม่โหลดมากเกินไป ความเร็วไม่เสถียร ประสิทธิภาพต่ำ และไม่สามารถเริ่มต้นพร้อมน้ำหนักบรรทุก) ลูกค้าสามารถปรับค่าความต้านทานและค่าความจุของบอร์ดไดรเวอร์ได้ตามต้องการ สถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูวิธีการปรับแต่งในไฟล์แนบ)
3. บอร์ดไดรเวอร์ JYQD_V8.3E ที่ไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์ เพียงต้องการให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนที่ดีหากกำลังของมอเตอร์มากกว่า 60W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง
4. โปรดทราบว่าบอร์ดไดรเวอร์ JYQD_V8.3E ไม่มีการป้องกันการเชื่อมต่อย้อนกลับ มันจะ ทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อกลับขั้ว
5.พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามเชื่อมต่ออุปกรณ์ภายนอกใช้ได้เฉพาะกับ
โพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดสำหรับควบคุมความเร็วและการกลับตัว
6. ขั้ว "M" บนบอร์ดไดรเวอร์ JYQD_V8.3E คือสัญญาณเอาต์พุตพัลส์ความเร็วมอเตอร์ (push-pull
เอาต์พุต) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA
1. พอร์ตจ่ายไฟ
ศศ.ม----มอเตอร์ เฟส ก
MB----มอเตอร์เฟสบี
อสม---- มอเตอร์เฟส C
จีเอ็นดี----กระแสตรง-
วี.ซี.ซี----ดีซี+
2.พอร์ตควบคุม
5V----- แรงดันเอาต์พุตภายในบอร์ดไดรเวอร์
ม---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V
ซี/เอฟ---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง "5V" หรือไม่มีการเชื่อมต่อเป็นทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
วีอาร์---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K โอห์ม, เชื่อมต่อกับ GND เมื่ออินพุตการควบคุมความเร็ว PWM, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%
จีเอ็นดี- ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์
3.ใช้สายหุ้มฉนวนหากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ
4.ระยะพอร์ตควบคุม: 2.54 มม., ระยะห่างพอร์ตจ่ายไฟ:3.96 มม
5.ให้ความสนใจกับฉนวนระหว่าง MOSFET ไดรเวอร์และฮีทซิงค์หรือแผ่นติดตั้ง
