24V อินพุต 500W DC คณะกรรมการควบคุมมอเตอร์ไร้แปรงสำหรับเครื่องมือไฟฟ้า

DC Brushless Motor Driver Board, 12V-36V Input Voltage, 0-100% Speed ​​Control ช่วง

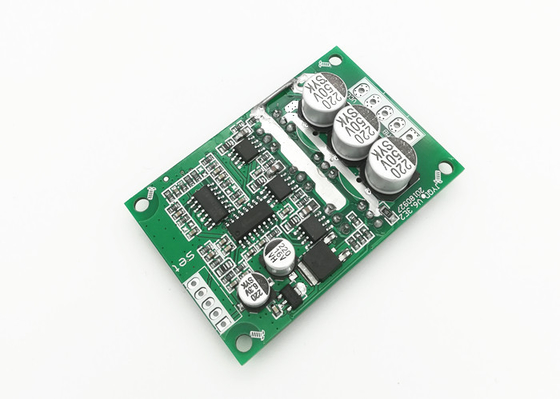

JYQD-V6.3E2 DC Brushless Motor Driver Board หรือที่เรียกว่า BLDC Driver Board เป็นบอร์ดไดรเวอร์มอเตอร์ไร้แปรงถ่านกระแสตรงที่มีขนาด 63 มม. * 42.5 มม. * 17 มม.มีความแม่นยำในการควบคุมความเร็วที่น่าประทับใจ ±0.5% ช่วงการควบคุมความเร็ว 1:100 และช่วงการควบคุมความเร็ว 0-100%บอร์ดนี้มีวิธีที่เชื่อถือได้และมีประสิทธิภาพในการควบคุมมอเตอร์ DC แบบไร้แปรงถ่านสำหรับการใช้งานต่างๆ

คุณสมบัติ:

• บอร์ดขับมอเตอร์ไร้แปรงถ่าน DC
• บอร์ดไดรเวอร์มอเตอร์ไร้แปรงถ่านกระแสตรง
• บอร์ดไดรเวอร์ DC Motor Brushless
• โหมดควบคุมความเร็ว:PWM/แรงดันไฟฟ้า
• ความถี่ PWM:1-20KHz
• ขนาด:63mm*42.5mm*17mm
• ความแม่นยำในการควบคุมความเร็ว:±0.5%
• ช่วงการควบคุมความเร็ว:0-100%

การใช้งาน:

JUYI JYQD-V6.3E2 Brushless DC Driver Board เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับการใช้งานบอร์ดไดรเวอร์มอเตอร์ไร้แปรงถ่านแบบกระแสตรงมีโหมดควบคุมความเร็ว PWM/Voltage ที่มี PWM Duty Cycle 0-100%, ความแม่นยำในการควบคุมความเร็ว ±0.5%, ช่วงอุณหภูมิในการทำงาน -20℃~+85℃ และช่วงการควบคุมความเร็ว 0-100 %บอร์ดไดรเวอร์ DC แบบไร้แปรงถ่านนี้ผลิตขึ้นในประเทศจีนและมีความเสถียรและความน่าเชื่อถือที่ยอดเยี่ยม ทำให้เหมาะสำหรับการใช้งานในภาคอุตสาหกรรมและเชิงพาณิชย์

JUYI JYQD-V6.3E2 Brushless DC Driver Board เหมาะอย่างยิ่งสำหรับการใช้งาน เช่น หุ่นยนต์ ระบบอัตโนมัติทางอุตสาหกรรม และการผลิต ซึ่งความต้องการการควบคุมความเร็วที่เชื่อถือได้และแม่นยำเป็นสิ่งสำคัญยิ่งนอกจากนี้ยังเหมาะสำหรับการใช้งาน เช่น ระบบ HVAC ปั๊ม ลิฟต์ และอุปกรณ์ทางการแพทย์ที่ต้องการความแม่นยำในการควบคุมความเร็วสูงบอร์ดไดรเวอร์ DC แบบไร้แปรงถ่านยังเหมาะอย่างยิ่งสำหรับการใช้งานต่างๆ เช่น ระบบไฟส่องสว่างและระบบไฟฟ้า ที่ต้องการการควบคุมความเร็วและแรงบิด

JUYI JYQD-V6.3E2 Brushless DC Driver Board เป็นตัวเลือกที่เหมาะสำหรับการใช้งานบอร์ดไดรเวอร์มอเตอร์ไร้แปรงถ่านแบบกระแสตรงเนื่องจากมีความเสถียรและความน่าเชื่อถือที่ยอดเยี่ยมนอกจากนี้ยังมีคุณสมบัติที่หลากหลายรวมถึงโหมดควบคุมความเร็ว PWM/Voltage, รอบการทำงาน PWM 0-100%, ความแม่นยำในการควบคุมความเร็ว ±0.5%, ช่วงอุณหภูมิในการทำงาน -20℃~+85℃ และ a ช่วงการควบคุมความเร็ว 0-100%

พารามิเตอร์ทางเทคนิค:

ภาพวาดมิติ

ไดอะแกรม Wring

1. พอร์ตจ่ายไฟ

MA ---- มอเตอร์เฟส A

MB ---- มอเตอร์เฟส B

MC---- มอเตอร์เฟส C

GND----ดีซี-

VCC----ดีซี+

2. พอร์ตควบคุม

Z / F ---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง "5V" หรือไม่มีการเชื่อมต่อเป็นทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ

VR ---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K โอห์ม, เชื่อมต่อกับ GND เมื่ออินพุตการควบคุมความเร็ว PWM, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%

GND—ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์

5V ----- แรงดันขาออกภายในบอร์ดไดรเวอร์

สัญญาณ ---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V

3. ใช้สายไฟที่มีฉนวนหุ้มหากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติ ส่งผลต่อการใช้งานตามปกติ

4. ระยะห่างพอร์ตควบคุม: 2.54 มม. ระยะห่างพอร์ตจ่ายไฟ: 3.96 มม

5. ให้ความสนใจกับฉนวนระหว่าง MOSFET ไดรเวอร์และฮีทซิงค์หรือแผ่นติดตั้ง
