บอร์ดไดรเวอร์มอเตอร์ BLDC 12V/24V DC สำหรับการควบคุมอัตโนมัติ

รายละเอียดสินค้า:

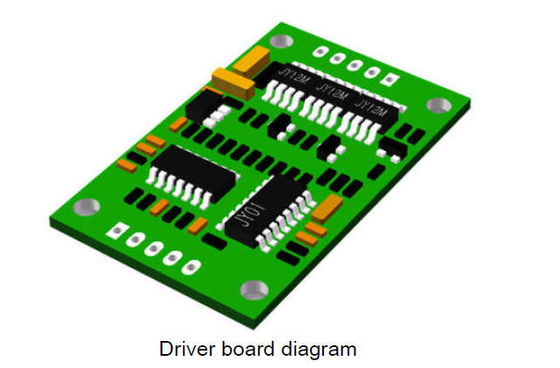

JYQD-V6.7 DC Brushless Driver Board เป็นบอร์ดไดรเวอร์ DC แบบไร้แปรงถ่านที่ทรงพลังและหลากหลายซึ่งออกแบบมาสำหรับการใช้งานไฟฟ้ากระแสตรงสามารถจ่ายกระแสได้สูงสุด 3A และทำงานบนแรงดันอินพุต DC ทั้ง 12V และ 24Vมีตัวควบคุมความเร็วของแรงดันไฟฟ้าแบบอะนาล็อก ช่วยให้ผู้ใช้สามารถปรับความเร็วของมอเตอร์ DC แบบไร้แปรงถ่านได้บอร์ดไดรเวอร์ DC แบบไม่มีแปรงนี้เหมาะสำหรับการใช้งานที่หลากหลาย เช่น หุ่นยนต์ เครื่องจักรอัตโนมัติ และอื่นๆ

คุณสมบัติ:

• ชื่อผลิตภัณฑ์:บอร์ดขับมอเตอร์ไร้แปรงถ่าน DC
• อุณหภูมิในการทำงาน:-20℃~+85℃
• ช่วงการควบคุมความเร็ว:0-100%
• สี:สีเขียว
• การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก:ใช่
• ความถี่ PWM:1-20KHz
• ประเภทสินค้า:บอร์ดไดรเวอร์มอเตอร์ไร้แปรงถ่านกระแสตรง
• ประเภทสินค้า:บอร์ดไดรเวอร์ไร้แปรงถ่านกระแสตรง

พารามิเตอร์ทางเทคนิค:

แผนผังการบิด:

1. พอร์ตควบคุม

5V ----- แรงดันขาออกภายในบอร์ดไดรเวอร์

SC ---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V

Z / F ---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง "5V" หรือไม่มีการเชื่อมต่อเป็นทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ

VR ---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K โอห์ม, เชื่อมต่อกับ GND เมื่ออินพุตการควบคุมความเร็ว PWM, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%

GND—ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์

2. พอร์ตจ่ายไฟ

MA ---- มอเตอร์เฟส A

MB ---- มอเตอร์เฟส B

MC---- มอเตอร์เฟส C

GND----ดีซี-

VCC----ดีซี+

3. ใช้สายไฟที่มีฉนวนป้องกันหากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติ ส่งผลต่อการใช้งานตามปกติ

4. ระยะห่างพอร์ตควบคุม: 2.54 มม. ระยะห่างพอร์ตจ่ายไฟ: 3.96 มม

5. ให้ความสนใจกับฉนวนระหว่าง MOSFET ไดรเวอร์และฮีทซิงค์หรือแผ่นติดตั้ง

การวาดมิติข้อมูล:

การใช้งาน:

เดอะJUYI JYQD-V6.7 คณะกรรมการควบคุม DC แบบไม่มีแปรงเป็นบอร์ดไดรเวอร์มอเตอร์ DC แบบไร้แปรงถ่านอเนกประสงค์ที่เชื่อถือได้และออกแบบมาเพื่อการใช้งานที่หลากหลายมีเอาต์พุตสัญญาณพัลส์ความเร็ว ความแม่นยำในการควบคุมความเร็ว ±0.5% รอบการทำงานของ PWM 0 ถึง 100% และการควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อกบอร์ดไดรเวอร์มอเตอร์ไร้แปรงถ่านกระแสตรงนี้เหมาะอย่างยิ่งสำหรับการใช้งาน เช่น หุ่นยนต์ เครื่องใช้ภายในบ้าน ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์อื่นๆมีความทนทานและให้ประสิทธิภาพที่เหนือกว่าพร้อมความสามารถในการควบคุมที่ยอดเยี่ยมJUYI JYQD-V6.7 Brushless DC Driver Board มั่นใจว่าจะมอบประสบการณ์การใช้งานที่ดีขึ้นและปรับปรุงการควบคุมมอเตอร์

การปรับแต่ง:

• ชื่อยี่ห้อ: JUYI
• หมายเลขรุ่น: JYQD-V6.7
• แหล่งกำเนิดสินค้า: จีน
• สี: เขียว
• กระแสไฟสูงสุด: 3A
• อุณหภูมิในการทำงาน: -20℃~+85℃
• เอาต์พุตสัญญาณพัลส์ความเร็ว: ใช่
• แรงดันไฟฟ้าที่ใช้งาน: 12V/24V DC

บอร์ดไดรเวอร์ไร้แปรงถ่าน DC นี้หรือที่เรียกว่าบอร์ดไดรเวอร์ไร้แปรงถ่าน DC หรือบอร์ดไดรเวอร์ไร้แปรงถ่านกระแสตรงได้รับการออกแบบและผลิตโดย JUYIหมายเลขรุ่นคือ JYQD-V6.7 และทาด้วยสีเขียวมีช่วงอุณหภูมิในการทำงานที่ -20℃~+85℃ และกระแสไฟสูงสุด 3Aนอกจากนี้ยังสามารถส่งสัญญาณพัลส์ความเร็วและทำงานบน 12V หรือ 24V DC เราให้บริการที่กำหนดเองและการสนับสนุนทางเทคนิค

คำถามที่พบบ่อย:

• ถาม:ชื่อแบรนด์ของ BLDC Driver Board นี้คืออะไร?
  ตอบ:ชื่อแบรนด์ของ BLDC Driver Board นี้คือ JUYI
• ถาม:หมายเลขรุ่นของบอร์ดไดรเวอร์ BLDC นี้คืออะไร?
  ตอบ:หมายเลขรุ่นของบอร์ดไดรเวอร์ BLDC นี้คือ JYQD-V6.7
• ถาม:BLDC Driver Board ผลิตที่ไหน?
  ตอบ:BLDC Driver Board ผลิตในประเทศจีน
• ถาม:BLDC Driver Board นี้สามารถนำไปใช้งานอะไรได้บ้าง?

 ตอบ:บอร์ดไดรเวอร์ BLDC นี้สามารถใช้งานได้หลากหลาย เช่น หุ่นยนต์ ระบบอัตโนมัติทางอุตสาหกรรม และระบบการแพทย์
