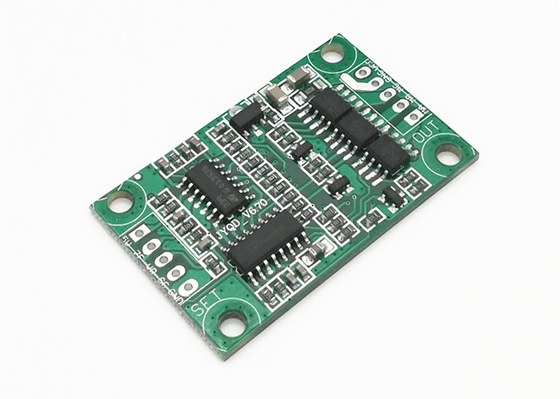

บอร์ดไดรเวอร์ BLDC 12V/24V DC พร้อมการควบคุมความเร็ว PWM ความถี่ 1-20KHz

12V / 24V DC BLDC บอร์ดควบคุมพร้อม PWM ความถี่ 1-20KHz การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก

รายละเอียดสินค้า:

ของเราบอร์ดไดรเวอร์ DC Brushlessหรือที่เรียกว่าบอร์ดไดรเวอร์ไร้แปรงถ่านกระแสตรงหรือบอร์ดไดรเวอร์ DC Motor Brushlessเป็นบอร์ดไดรเวอร์ BLDC (Brushless DC Motor) ที่มีประสิทธิภาพสูงได้รับการออกแบบมาเพื่อมอบประสิทธิภาพและความน่าเชื่อถือที่ยอดเยี่ยมสำหรับการใช้งานมอเตอร์ DC แบบไร้แปรงถ่านบอร์ดนี้มาพร้อมกับคุณสมบัติที่หลากหลาย รวมถึงช่วงอุณหภูมิการทำงานที่ -20℃~+85℃, โหมดควบคุมความเร็ว PWM/แรงดันไฟฟ้า, ช่วงการควบคุมความเร็ว 0-100% และสีเขียวบอร์ดนี้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่ต้องการการควบคุมที่แม่นยำและการทำงานที่เชื่อถือได้ของมอเตอร์ DC แบบไร้แปรงถ่าน

คุณสมบัติ:

• ชื่อผลิตภัณฑ์:บอร์ดไดรเวอร์ BLDC
• ความถี่ PWM:1-20KHz
• เอาต์พุตสัญญาณพัลส์ความเร็ว:ใช่
• แรงดันไฟฟ้าที่ใช้งาน:กระแสตรง 12V/24V
• กระแสสูงสุด:3A
• รุ่นสินค้า:JYQD-V6.7
• ความเชี่ยวชาญ:คณะกรรมการควบคุม DC Brushless, คณะกรรมการควบคุม DC Motor Brushless

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

JUYI JYQD-V6.7 Direct Current Brushless Driver Board เป็นบอร์ดไดรเวอร์ DC ที่เชื่อถือได้และทรงพลัง ออกแบบมาเพื่อควบคุมความเร็วและทิศทางของมอเตอร์ DC แบบไร้แปรงถ่านมีโหมดควบคุมความเร็วของ PWM และแรงดันไฟฟ้า แรงดันไฟฟ้าอินพุต 12V/24V DC เอาต์พุตสัญญาณพัลส์ความเร็ว และแรงดันใช้งาน 12V/24V DCเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการควบคุมความเร็วและทิศทางของมอเตอร์อย่างแม่นยำ เช่น หุ่นยนต์ ระบบอัตโนมัติ และระบบอัตโนมัติทางอุตสาหกรรม

บอร์ดไดรเวอร์ BLDC นี้เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลาย รวมถึงแขนกล แอคทูเอเตอร์เชิงเส้น เครื่องพิมพ์ 3 มิติ และสายการผลิตอัตโนมัติได้รับการออกแบบให้มีประสิทธิภาพสูง ช่วยให้ควบคุมความเร็วและทิศทางของมอเตอร์ได้อย่างราบรื่นและแม่นยำบอร์ดยังมีคุณสมบัติด้านความปลอดภัยในตัว ได้แก่ การป้องกันแรงดันเกิน การป้องกันการลัดวงจร และการป้องกันกระแสไฟเกิน

การวาดมิติข้อมูล:

แผนผังการบิด:

1. พอร์ตควบคุม

5V ----- แรงดันขาออกภายในบอร์ดไดรเวอร์

SC ---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V

Z / F ---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง "5V" หรือไม่มีการเชื่อมต่อเป็นทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ

VR ---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K โอห์ม, เชื่อมต่อกับ GND เมื่ออินพุตการควบคุมความเร็ว PWM, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%

GND—ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์

2. พอร์ตจ่ายไฟ

MA ---- มอเตอร์เฟส A

MB ---- มอเตอร์เฟส B

MC---- มอเตอร์เฟส C

GND----ดีซี-

VCC----ดีซี+

3. ใช้สายไฟที่มีฉนวนป้องกันหากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติ ส่งผลต่อการใช้งานตามปกติ

4. ระยะห่างพอร์ตควบคุม: 2.54 มม. ระยะห่างพอร์ตจ่ายไฟ: 3.96 มม

5. ให้ความสนใจกับฉนวนระหว่าง MOSFET ไดรเวอร์และฮีทซิงค์หรือแผ่นติดตั้ง
