รายละเอียดสินค้า:
|
แรงดันไฟฟ้าที่ใช้งาน: | 12-36Vdc | สี: | สีฟ้า |
---|---|---|---|
อุณหภูมิในการทำงาน: | -20-85 ℃ | กระแสไฟสูงสุด: | 16ก |
เอาต์พุตสัญญาณพัลส์ความเร็ว: | สนับสนุน | ควบคุมความเร็ว: | PWM, แรงดันอะนาล็อก |
ความถี่ PWM: | 1-20KHz | รอบหน้าที่: | 0-100% |
การควบคุมความเร็วของแรงดันไฟฟ้าแบบอะนาล็อก: | 0-5V | ||
แสงสูง: | บอร์ดขับมอเตอร์ 36VDC,บอร์ดขับมอเตอร์ผ้าม่าน,บอร์ดขับมอเตอร์ผ้าม่าน BLDC |

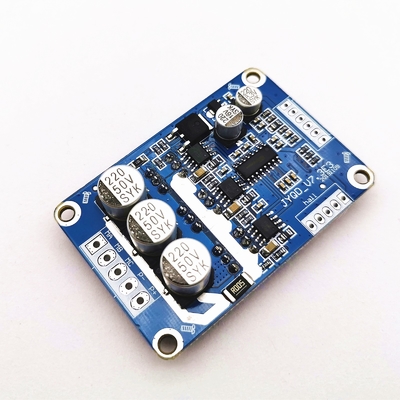

JYQD-V7.3E3 เป็นตัวควบคุมมอเตอร์กระแสตรงแบบไร้แปรงถ่านที่มีขนาดกะทัดรัดและประสิทธิภาพสูงอินพุตแรงดันไฟฟ้าของบอร์ดไดรเวอร์นี้คือ 12-36VDC ซึ่งก็คือใช้แล้ว ใน ก กว้าง พิสัย ของ แอพพลิเคชั่น,ไม่ว่า มัน เป็น เครื่องกล วิศวกรรม, ระบบอัตโนมัติ,วิทยาการหุ่นยนต์ หรือ ไฟฟ้า ยานพาหนะ, ของเรา สินค้า เป็น อย่างสมบูรณ์แบบ ดัดแปลง ถึง ของคุณ ความต้องการ.วที่นี่ยคุณรอีฉันนอีพลังงาน-อีมีประสิทธิภาพฉันอุตสาหกรรมอีสิ่งแวดล้อมโอรฉันนกนฉันนวัตกรรมสมาร์ทชม.โอมงอุปกรณ์, โอคุณคควบคุมขอู๊ดงให้เหนือกว่าหน้าประสิทธิภาพกndรความน่าเชื่อถือ
อคุณ12-36Vขไม่เร่งรีบมotorควบคุม ขอู๊ดโอข้อเสนอสเหนือกว่าหน้าสูงกว่าโอเอาต์พุตกndหน้าแม่นยำสปี๊ดคควบคุม วมันกขั้นสูงพีดับบลิวเอ็มสปี๊ดรกฎระเบียบทีเทคโนโลยี, ฉันทีคหนึ่งอีเช่นกันคโอ๊ะโอวมันโวลต์โกรธลอู๊ดสituationsกndกหัวหน้าสมูกndอีมีประสิทธิภาพโอการดำเนินการ
ฉันนกนอกจากนี้ โอคุณคควบคุมขอู๊ดโอข้อเสนอรไอฉันอินเทอร์เฟซและฉยืดหยุ่นอีความสามารถในการขยายฉหรือสไม่มีรอยต่อคการเชื่อมต่อกndฉันการบูรณาการวมันโอเธองอุปกรณ์โอรสระบบ
วายคุณคหนึ่งอีเช่นกันรปิดเอสทาร์ต-สสูงสุด,ฉออร์เวิร์ดกndรตลอดกาล, ความเร็วการปรับกndโอเธอฉunctionsโอฉทีเขามotorทีผ่านทีเขาคควบคุมขไม้โอ๊ค, ขเสียงเรียกเข้ามแร่หน้าความผันผวนทีโอยของเราหน้าโครงการ คกีบโอคุณ12-36Vขไม่เร่งรีบมotorคควบคุมขไม้โอ๊ค,ยคุณวป่วยอีสนุกชม.เฮ้-ถามคุณภาพ,สโต๊ะกndรเชื่อถือได้หน้าผลิตภัณฑ์ เป็นวเอลกสทีรอบคอบกหลังจาก-สเบียร์สบริการ วอีกอีกครั้งคละเว้นทีโอขอิ้งเมตรของคุณostทีสนิมหน้าช่างศิลป์กและให้บริการก สแข็งแรงฉันmpetusฉหรือยของเราหน้าโครงการ
แบบอย่าง |
อุณหภูมิในการทำงาน (℃) |
แรงดันไฟฟ้าที่ใช้งาน (วี) |
กระแสสูงสุด (A) |
การดำเนินงานอย่างต่อเนื่องในปัจจุบัน (ก) |
การควบคุมความเร็ว PWM (1-20KHZ) |
การควบคุมความเร็วของแรงดันอนาล็อก (V) |
สัญญาณพัลส์ความเร็ว เอาต์พุต |
JYQD-V7.3E3 |
-20—85℃ |
12V-36V |
16ก |
15ก |
รอบหน้าที่ 0-100% |
0-5V |
√ |
1. ยืนยันว่าพารามิเตอร์แรงดันและกำลังของมอเตอร์ไม่เกินช่วงที่กำหนด
2. ใช้ได้กับมอเตอร์กระแสตรงแบบไร้แปรงถ่านที่มีฮอลล์ที่ 120° ลำดับสายฮอลล์ของผู้ผลิตบางรายไม่สอดคล้องกัน
3. คุณสามารถปรับลำดับสาย Hall หรือลำดับสายมอเตอร์สามเฟสตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด
JYQD-V7.3E3 เป็นบอร์ดไดรเวอร์ที่ไม่มีตัวเรือนและฮีทซิงค์ สามารถขับมอเตอร์ต่ำกว่า 100 วัตต์โดยไม่ต้องใช้ฮีทซิงค์ แต่ต้องการการระบายอากาศตามปกติ
4. ห้ามมิให้พอร์ตเอาต์พุต 5V บนบอร์ดไดรฟ์เชื่อมต่ออุปกรณ์ไฟฟ้าภายนอกใช้ได้เฉพาะกับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็ว การเปลี่ยน และการเปิดใช้งานการทำงาน
1.พอร์ตควบคุม
5V — แรงดันเอาต์พุตภายในบอร์ดไดรเวอร์ โพเทนชิออมิเตอร์ภายนอก หรือสวิตช์สำหรับการปรับความเร็วและการย้อนกลับ
Z/F — พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง "5V" หรือไม่มีการเชื่อมต่อเป็นทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
VR — พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K โอห์ม, เชื่อมต่อกับ GND เมื่ออินพุตการควบคุมความเร็ว PWM, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%
EL — เปิดใช้งานการควบคุมพอร์ตเชื่อมต่อ 5V หรือไม่มีการเชื่อมต่อเพื่ออนุญาตการทำงาน เชื่อมต่อ GND เพื่อห้ามการทำงาน
สัญญาณ — เอาต์พุตสัญญาณพัลส์ความเร็ว
GND—ใช้สำหรับการควบคุมภายในบอร์ดไดรเวอร์
2. พอร์ตจ่ายไฟ
MA ---- มอเตอร์เฟส A
MB ---- มอเตอร์เฟส B
MC---- มอเตอร์เฟส C
พี- ----ดีซี-
P+----ดีซี +
พอร์ตเซ็นเซอร์ 3.Hall
ฮา---ฮอลล์ เอ
Hb---ฮอลล์บี
Hc---ฮอลล์ซี
GND---GND
5V---5V เอาต์พุต
4. ใช้สายชีลด์หากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ
5.ระยะพอร์ตควบคุม: 2.54 มม., ระยะห่างพอร์ตจ่ายไฟ:3.96 มม
6.ให้ความสนใจกับฉนวนระหว่างไดรเวอร์ MOSFET และฮีทซิงค์หรือแผ่นติดตั้ง
บอร์ดไดรเวอร์ BLDC ของเรามีการใช้งานอย่างกว้างขวางในด้านกลไก วิศวกรรม, ระบบอัตโนมัติ,วิทยาการหุ่นยนต์ หรือ ไฟฟ้า ยานพาหนะ ฯลฯ
1.Q: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ใช่ เรายินดีรับตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพตัวอย่างผสมเป็นที่ยอมรับ
สิ่งที่เกี่ยวกับเวลานำ
2. โดยทั่วไปจะใช้เวลา 30 วันหลังจากที่คุณชำระเงิน
3. คุณให้การสนับสนุนด้านเทคโนโลยีหรือไม่?
ใช่.บริษัทของเรามีความสามารถด้าน R&D ที่แข็งแกร่ง เราสามารถให้การสนับสนุนด้านเทคโนโลยีได้หากคุณต้องการ
4. วิธีจัดส่งให้เรา
เราจะจัดส่งสินค้าให้คุณตาม DHL หรือ UPS หรือ FEDEX เป็นต้น
5. ฉันจะรู้ได้อย่างไรว่าผลิตภัณฑ์นั้นเหมาะสำหรับฉัน
ก่อนอื่นคุณต้องให้ข้อมูลรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์แก่เราเราจะแนะนำสินค้าให้คุณตามความต้องการของคุณหลังจากที่คุณยืนยัน เราจะจัดเตรียมตัวอย่างให้คุณนอกจากนี้เราจะเสนอความก้าวหน้าที่ดีตามการใช้ผลิตภัณฑ์ของคุณ
