Name: JYQD-V8.8B BLDC เครื่องควบคุมมอเตอร์ 100W 110V-220V AC Input
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V8.8B
Price: 16.90 USD
Availability: InStock

ขั้นต่ำ:	1
ราคา:	$16.90-17.90

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

JIANGSU, จีน

ชื่อแบรนด์

Bextremeshell

หมายเลขรุ่น

JYQD-V8.8B

หมายเลขรุ่น:

jyqd-v8.8

อุณหภูมิปฏิบัติการ:

-20--85 ℃

แรงดันไฟฟ้า:

ไฟฟ้ากระแสสลับ 90-265V

กระแสสูงสุด:

กระแสไฟต่อเนื่อง:

0.5A

ความถี่ PWM:

1-20khz

รอบการทำงานของ PWM:

0-100%

ช่วงแรงดันไฟฟ้าอะนาล็อก:

0-5V

กำลังขับ:

100W

ความต้านทานอินพุต:

20K โอม

เอาต์พุตพัลส์ความเร็ว:

สัญญาณชีพจร 5V

กระแสไฟขาออกสูงสุด:

5ma

ความหนาของทองแดง:

1 ออนซ์

เฟสมอเตอร์:

3 เฟส

ประเภทมอเตอร์:

DC แบบไม่มีเซ็นเซอร์แบบไม่มีแปรง

เน้น:

เครื่องควบคุมมอเตอร์ BLDC 100W

บอร์ดขับ BLDC 110V-220V

ตัวควบคุมมอเตอร์พร้อมการรับประกัน

คําอธิบายสินค้า

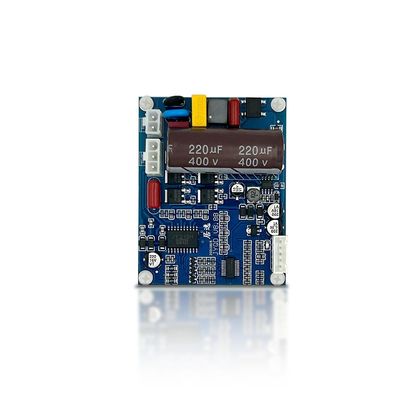

ตัวควบคุมมอเตอร์ JYQD-V8.8B ดั้งเดิม

อินพุต AC110V-220V, เอาต์พุต 100W สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์

ข้อมูลจำเพาะของผลิตภัณฑ์

แอตทริบิวต์	ค่า
ประเภท	บอร์ดควบคุม
ประเภทผู้จำหน่าย	ทั่วไป
ความหนาทองแดง	1 ออนซ์
การใช้งาน	การป้องกันวงจร

ภาพรวมผลิตภัณฑ์

ตัวควบคุมมอเตอร์ BLDC อินพุตแรงดันไฟฟ้าสูง JYQD-V8.8B ดั้งเดิม พร้อมอินพุต 110V-220VAC และเอาต์พุตต่อเนื่อง 100W สำหรับมอเตอร์ DC แบบไร้แปรงถ่าน 3 เฟส

พารามิเตอร์ทางเทคนิค

(สำหรับมอเตอร์ DC แบบไร้แปรงถ่านแบบไม่มีเซ็นเซอร์)

หมายเลขรุ่น: JYQD-V8.8
อุณหภูมิในการทำงาน: -20°C ถึง 85°C
แรงดันไฟฟ้าในการทำงาน: 90-265V AC
กระแสไฟสูงสุด: 1A
กระแสไฟทำงานต่อเนื่อง: 0.5A
การควบคุมความเร็ว PWM: ความถี่ PWM 1-20KHz; รอบการทำงาน 0-100%
การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก: 0-5V
การป้องกันแรงดันไฟฟ้าเกิน/แรงดันไฟฟ้าต่ำ: ใช่
เอาต์พุตสัญญาณพัลส์ความเร็ว: ใช่

แผนผังการเดินสายไฟ

พอร์ตควบคุม

5V - แรงดันเอาต์พุตภายในบอร์ดไดรเวอร์
M - พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วของมอเตอร์, สัญญาณพัลส์ 5V
Z/F - พอร์ตควบคุมทิศทางการหมุน เชื่อมต่อ "5V" ระดับสูงหรือไม่มีการเชื่อมต่อสำหรับทิศทางไปข้างหน้า เชื่อมต่อ 0V ระดับต่ำหรือ GND สำหรับทิศทางย้อนกลับ
VR - พอร์ตควบคุมความเร็ว การควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1V-5V (ความต้านทานอินพุต 20K โอห์ม) เชื่อมต่อกับ GND เมื่อใช้การควบคุมความเร็ว PWM
GND - ใช้สำหรับการควบคุมภายในบอร์ดไดรฟ์

พอร์ตไฟ

U/MA - เฟสมอเตอร์ A
V/MB - เฟสมอเตอร์ B
W/MC - เฟสมอเตอร์ C
AC - L
AC - N

หมายเหตุสำคัญ:

ใช้สายไฟแบบมีฉนวนหุ้มหากบอร์ดไดรเวอร์อยู่ห่างจากมอเตอร์มากกว่า 50 ซม.
บอร์ดไดรเวอร์อินพุต AC นี้สามารถติดตั้งในตัวสำหรับการใช้งานได้
ตรวจสอบให้แน่ใจว่ามีการฉนวนที่เหมาะสมระหว่าง MOSFET ไดรเวอร์และแผ่นระบายความร้อน/แผ่นติดตั้ง

แนวทางการใช้งาน

ยืนยันว่าแรงดันไฟฟ้าของมอเตอร์และพารามิเตอร์กำลังไฟไม่เกินข้อมูลจำเพาะของบอร์ดไดรเวอร์
ออกแบบมาสำหรับมอเตอร์แบบไร้แปรงถ่าน 3 เฟสแบบไม่มีเซ็นเซอร์ แต่อาจต้องปรับแต่งเพื่อให้ได้ประสิทธิภาพสูงสุด
บอร์ดมาโดยไม่มีตัวเรือนหรือฮีทซิงค์ สำหรับมอเตอร์ >60W จำเป็นต้องใช้ฮีทซิงค์
พอร์ตเอาต์พุต 5V ใช้สำหรับโพเทนชิโอมิเตอร์และสวิตช์ภายนอกของบอร์ดเท่านั้น
ขั้วต่อ "M" ให้สัญญาณเอาต์พุตพัลส์ความเร็วของมอเตอร์ (เอาต์พุตแบบพุช-พูล, สูงสุด 5mA)

ขนาด
