JYQD-YL02D 12-36VDC BLDC เครื่องควบคุมมอเตอร์ 400W การออกแบบคู่

ขั้นต่ำ:	1
ราคา:	$16.92-17.91

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

อินพุตพลังงาน:

12-36Vdc

อำนาจที่ได้รับการจัดอันดับ:

400W*2

พลังสูงสุด:

540W*2

กระแสสูงสุด:

15a*2

อัลกอริทึมการควบคุม:

สแควร์เวฟ

ขนาด:

100mmx59mmx20mm

การควบคุมความเร็ว:

PWM/0-5V

การตอบสนองความเร็ว:

ใช่

อุณหภูมิที่ทำงาน:

-20 ℃ --85 ℃

ประเภทมอเตอร์:

มอเตอร์เซ็นเซอร์ฮอลล์

ความถี่ PWM:

1kHz-10kHz

แรงดันเบรก:

0-5V เชิงเส้น

5V ภายนอก:

≤ 300mA

การควบคุมไปข้างหน้า/ย้อนกลับ:

5V สูง/0V ต่ำ

ฟังก์ชันป้องกัน:

กระแสไฟฟ้าลัดวงจรเกินแรงดันไฟฟ้าภายใต้แรงดันไฟฟ้าใบพัดล็อคความร้อนสูงเกินไป

เน้น:

เครื่องควบคุมมอเตอร์ BLDC 12-36VDC

เครื่องควบคุมมอเตอร์ออกแบบคู่ 400W

บอร์ดขับ BLDC พร้อมการรับประกัน

คําอธิบายสินค้า

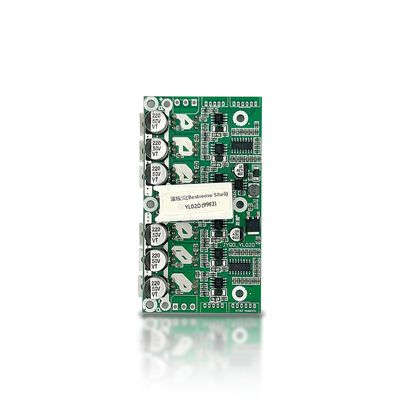

Original JYQD-YL02D 12-36VDC Dual Motor Controller

ไดรเวอร์มอเตอร์ BLDC ประสิทธิภาพสูงสำหรับรถเข็นวีลแชร์, สเก็ตบอร์ดไฟฟ้า และยานยนต์ไฟฟ้าขนาดเล็กต่างๆ

ข้อมูลจำเพาะหลัก

หมายเลขรุ่น: JYQD-YL02D(99F2)
กำลังไฟเข้า: 12-36VDC
กำลังไฟพิกัด: 400W*2
กำลังไฟสูงสุด: 540W*2
กระแสไฟสูงสุด: 15A*2
ความเหมาะสม: มอเตอร์เซ็นเซอร์ฮอลล์
อัลกอริธึมควบคุม: คลื่นสี่เหลี่ยม
ขนาด: 100mm x 59mm x 20mm
การควบคุมความเร็ว: PWM/0-5V
สัญญาณเอาต์พุตการตอบสนองความเร็ว: ใช่
อุณหภูมิในการทำงาน: -20℃ ถึง 85℃

คุณสมบัติการป้องกัน

การป้องกันกระแสเกิน, ไฟฟ้าลัดวงจร, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, โรเตอร์ล็อค, การป้องกันความร้อนสูงเกินไป

การใช้งาน

บอร์ดไดรเวอร์ DC แบบไร้แปรงถ่านนี้ให้การควบคุมความเร็วที่แม่นยำ (0-100%) และเหมาะสำหรับการใช้งานต่างๆ:

สเก็ตบอร์ดไฟฟ้า
สกู๊ตเตอร์ไฟฟ้า
รถเข็นวีลแชร์ไฟฟ้า
โฮเวอร์บอร์ด
โดรน

จักรยานล้อเดียวไฟฟ้า
รถจักรยานยนต์ไฟฟ้า
รถโกคาร์ทไฟฟ้า
รถ RC

หุ่นยนต์อุตสาหกรรม
สายพานลำเลียงโลจิสติกส์
อุปกรณ์อัตโนมัติ
เครื่อง CNC
เครื่องตัดหญ้าแบบขับเคลื่อนด้วยตัวเอง

รูปภาพสินค้า

พอร์ตการเดินสายและการควบคุม

บทนำพอร์ตควบคุม:

GND: สำหรับสัญญาณควบคุมเท่านั้น
VR: การควบคุมความเร็ว (การควบคุมความเร็วเชิงเส้น 0-2.5V หรือ 0-5V) ความถี่ PWM: 1KHz-10KHz
ZF: การควบคุมไปข้างหน้าและย้อนกลับ (ระดับสูง 5V หรือระดับต่ำ 0V)
M: สัญญาณพัลส์ความเร็วเอาต์พุต
EL: พอร์ตฟังก์ชันเบรก, เบรกเชิงเส้น 0-2.5V หรือ 0-5V
5V: แหล่งจ่ายไฟ 5V สำหรับอุปกรณ์ควบคุมภายนอก (≤300mA)

ข้อควรจำ:

มอเตอร์เซ็นเซอร์ฮอลล์ที่แตกต่างกันมีลำดับสายฮอลล์ที่แตกต่างกัน - ตรวจสอบให้แน่ใจว่ามีการจับคู่ที่เหมาะสมก่อนโหลดไดรฟ์
เพิ่มฮีทซิงค์หากกำลังไฟเกิน 100W และตรวจสอบให้แน่ใจว่ามีเงื่อนไขการกระจายความร้อนที่ดีสำหรับบอร์ด

ขนาดผลิตภัณฑ์

กระบวนการผลิต

บรรจุภัณฑ์

ไดรเวอร์มอเตอร์ BLDC บรรจุในถุงป้องกันไฟฟ้าสถิตแต่ละใบ

คำถามที่พบบ่อย

ระยะเวลาในการผลิต:

ตัวอย่าง: 5 วัน
การสั่งซื้อจำนวนมาก: 2-3 สัปดาห์

ปริมาณการสั่งซื้อขั้นต่ำ:

1 ชุดสำหรับผลิตภัณฑ์ทุกรุ่น

การรับประกัน:

12 เดือนนับจากวันที่จัดส่ง

การสนับสนุนด้านเทคนิค:

เราให้บริการแบบ 1 ต่อ 1 และการสนับสนุนด้านเทคนิค
