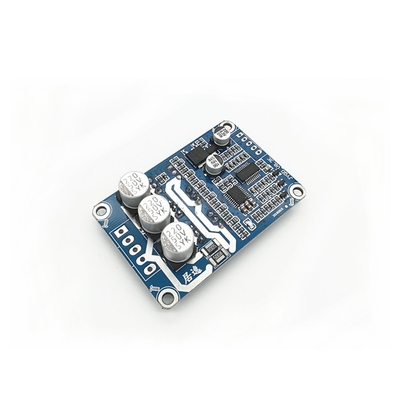

ตัวควบคุมมอเตอร์ JYQD-V8.3E BLDC 12-36VDC 15A แบบไม่มีเซ็นเซอร์

ขั้นต่ำ:	1
ราคา:	$7.90-9.90

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

แรงดันไฟฟ้าอินพุต:

12-36Vdc

อำนาจที่ได้รับการจัดอันดับ:

300W

พลังสูงสุด:

500W

กระแสสูงสุด:

15A

อัลกอริทึมควบคุม:

สแควร์เวฟ

ขนาด:

67 มม. x 36.5 มม. x 16.6 มม.

การควบคุมความเร็ว:

PWM/0-5V

การตอบสนองความเร็ว:

ใช่

อุณหภูมิในการทำงาน:

-10 ℃ ถึง 60 ℃

ความถี่ PWM:

1k-20khz

รอบการทำงานของ PWM:

0-100%

แอมพลิจูด PWM:

ระยะพอร์ตควบคุม:

2.54 มม.

ระยะทางพอร์ตพลังงาน:

3.96มม

ประเภทมอเตอร์:

ไร้เซ็นเซอร์

เน้น:

ตัวควบคุมมอเตอร์ BLDC 15A แบบไม่มีเซ็นเซอร์

บอร์ดขับ BLDC 12-36VDC

ตัวควบคุมมอเตอร์พร้อมการรับประกัน

คําอธิบายสินค้า

ตัวควบคุมมอเตอร์ BLDC รุ่น JYQD-V8.3E

อินพุต 12-36VDC, กระแสไฟสูงสุด 15A สำหรับมอเตอร์แบบไม่มีเซ็นเซอร์

ข้อมูลจำเพาะหลัก

รุ่น: JYQD-V8.3E
กำลังไฟเข้า: 12-36VDC
กำลังไฟพิกัด: 300W
กำลังไฟสูงสุด: 500W
กระแสไฟสูงสุด: 15A
ความเหมาะสม: มอเตอร์แบบไม่มีเซ็นเซอร์
อัลกอริธึมการควบคุม: คลื่นสี่เหลี่ยม
ขนาด: 67 มม. × 36.5 มม. × 16.6 มม.
การควบคุมความเร็ว: PWM/0-5V
เอาต์พุตสัญญาณตอบสนองความเร็ว: ใช่
อุณหภูมิในการทำงาน: -10℃ ถึง 60℃

คุณสมบัติการป้องกัน

กระแสเกิน, ไฟฟ้าลัดวงจร, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, โรเตอร์ล็อค, ความร้อนสูงเกินไป

ภาพรวมผลิตภัณฑ์

บอร์ดไดรเวอร์มอเตอร์ BLDC รุ่น JYQD-V8.3E เป็นบอร์ดไดรเวอร์แบบไร้แปรงถ่านกระแสตรงที่ออกแบบมาเพื่อควบคุมมอเตอร์แบบไร้แปรงถ่าน DC พร้อมการควบคุมความเร็วที่แม่นยำตั้งแต่ 0 ถึง 100% อัลกอริธึมการควบคุมคลื่นสี่เหลี่ยมช่วยให้มั่นใจได้ถึงความเสถียรและความแม่นยำ ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย

การใช้งาน

หุ่นยนต์
จักรยานไฟฟ้า
รถเข็นไฟฟ้า
สกู๊ตเตอร์ไฟฟ้า
มอเตอร์ดุมล้อ
สเก็ตบอร์ดไฟฟ้า
โดรน
โฮเวอร์บอร์ด
รถจักรยานยนต์ไฟฟ้าล้อเดียว
รถมอเตอร์ไซค์ไฟฟ้า
รถโกคาร์ทไฟฟ้า
รถยนต์ RC
หุ่นยนต์อุตสาหกรรม
สายพานลำเลียงโลจิสติกส์
อุปกรณ์อัตโนมัติ
เครื่อง CNC
เครื่องตัดหญ้าแบบขับเคลื่อนด้วยตัวเอง
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
เครื่องใช้ในบ้าน
อุปกรณ์อุตสาหกรรม

ลักษณะผลิตภัณฑ์

แนวทางการใช้งาน

ยืนยันว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังไฟของมอเตอร์ไม่เกินช่วงที่ระบุ
บอร์ดไดรเวอร์นี้มาโดยไม่มีตัวเรือนและฮีทซิงค์ สามารถขับเคลื่อนมอเตอร์ต่ำกว่า 60W ได้โดยไม่ต้องใช้ฮีทซิงค์ใดๆ แต่ต้องมีการระบายอากาศตามปกติ
พอร์ตเอาต์พุต 5V ใช้สำหรับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็ว การสลับ และการเปิดใช้งานเท่านั้น ห้ามเชื่อมต่ออุปกรณ์จ่ายไฟภายนอก

แผนผังการเดินสายไฟ

พอร์ตควบคุม

5V: แรงดันเอาต์พุตภายในบอร์ดไดรเวอร์สำหรับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์
Z/F: พอร์ตควบคุมทิศทางการหมุน (ระดับสูง 5V = ไปข้างหน้า, 0V/GND = ถอยหลัง)
VR: พอร์ตควบคุมความเร็ว (แรงดันไฟฟ้าอะนาล็อก 0.1V-5V หรือ PWM 1K-20KHz, แอมพลิจูด 5V)
M: เอาต์พุตสัญญาณพัลส์ความเร็ว (สัญญาณพัลส์ 5V)
GND: กราวด์ควบคุมภายในบอร์ดไดรเวอร์

พอร์ตไฟ

MA, MB, MC: การเชื่อมต่อเฟสมอเตอร์
GND: DC ลบ
VCC: DC บวก

หมายเหตุการติดตั้ง

ใช้สายไฟแบบมีฉนวนหุ้มหากระยะห่างระหว่างบอร์ดไดรเวอร์และมอเตอร์เกิน 50 ซม.
ระยะห่างพอร์ตควบคุม: 2.54 มม.
ระยะห่างพอร์ตไฟ: 3.96 มม.
ตรวจสอบให้แน่ใจว่ามีการฉนวนระหว่าง MOSFET ไดรเวอร์และฮีทซิงค์/แผ่นติดตั้ง

ขนาด

กระบวนการผลิต

ข้อมูลบรรจุภัณฑ์

ไดรเวอร์มอเตอร์ BLDC บรรจุในถุงป้องกันไฟฟ้าสถิตแต่ละใบอย่างดี

คำถามที่พบบ่อย

ระยะเวลาในการผลิต

ตัวอย่าง: 5 วัน
การสั่งซื้อจำนวนมาก: 2-3 สัปดาห์

ปริมาณการสั่งซื้อขั้นต่ำ

1 ชุดสำหรับผลิตภัณฑ์ทุกรุ่น

การรับประกัน

12 เดือนนับจากวันที่จัดส่ง

การสนับสนุนด้านเทคนิค

เราให้บริการแบบ 1 ต่อ 1 และการสนับสนุนด้านเทคนิค
