| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| การบรรจุแบบมาตรฐาน: | PE ถุง + กล่อง |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| วิธีการจ่ายเงิน: | T / T, L / C, Paypal |
| ความสามารถในการจัดหา: | 1000sets / วัน |

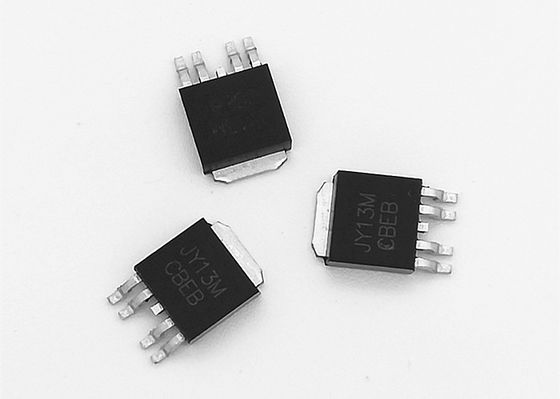

JY13M N และ P Channel 40V MOSFET สำหรับไดรเวอร์มอเตอร์ BLDC
คำอธิบายทั่วไป
JY13M คือทรานซิสเตอร์สนามพลังงานโหมดการเพิ่มประสิทธิภาพตรรกะ N และ P Channel
ซึ่งสามารถให้ R. ที่ยอดเยี่ยมDS (เปิด) และค่าประตูต่ำเสริม
MOSFET สามารถใช้ใน H-bridge, Inverters และแอพพลิเคชั่นอื่น ๆ
คุณสมบัติ
| อุปกรณ์ | วีBR (DSS) | รDS (เปิด) สูงสุด ทีเจ= 25ºC | แพ็คเกจ |
| N-Channel | 40V | <30mΩ @ V.GS= 10V, ID = 12A | TO252-4L |
| <40mΩ @ VGS= 4.5V, ID = 8A | |||
| P-Channel | -40V | <45mΩ @ V.GS= -10V, ID = -12A | |
| <66mΩ @ V.GS= -4.5V, ID = -8A |
●ความจุอินพุตต่ำ
●ความเร็วในการสลับที่รวดเร็ว
คะแนนสูงสุดแน่นอน (Ta = 25ºCเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| พารามิเตอร์ | สัญลักษณ์ | N ช่อง | P Channel | หน่วย | |
| แรงดันแหล่งจ่าย | วีDSS | 40 | -40 | วี | |
| แรงดันไฟฟ้าที่มาของประตู | วีDSS | ±20 | ±20 | ||
| ต่อเนื่อง ท่อระบายน้ำปัจจุบัน |
ตา = 25ºค | ผมง | 12 | -12 | ก |
| ตา = 100ºค | 12 | -12 | |||
| กระแสไฟเดรนแบบพัลซิ่ง | ผมDM | 30 | -30 | ||
| อำนาจสูงสุด การสูญเสีย |
ตา = 25ºค | ปง | 2 | ว | |
| ตา = 70ºค | 1.3 | ||||
| ทางแยกและที่เก็บของ ช่วงอุณหภูมิ |
ทีเจ ทีSTG | -55 ถึง 150 | ºค | ||
| ความต้านทานความร้อน ทางแยกไปยัง Ambient |
รθJA | 10 วินาที | 25 | ºC / W | |
| มั่นคง | 60 | ||||
| ความต้านทานความร้อน ทางแยกไปยังเคส |
รθJC | 5.5 | 5 | ºC / W |
ลักษณะทางไฟฟ้า (Ta = 25ºCเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| สัญลักษณ์ | พารามิเตอร์ | เงื่อนไข | นาที | ประเภท | สูงสุด | หน่วย | |
| คงที่ | |||||||
| วีGS (ธ ) | เกณฑ์ประตู แรงดันไฟฟ้า |
วีDS= VGS,ผมง= 250uA | น - ช | 1.7 | 2.5 | 3.0 | วี |
| วีDS= VGS,ผมง= -250uA | ปชช | -1.7 | -2 | -3.0 | |||
| ผมGSS | การรั่วไหลของประตู ปัจจุบัน |
วีDS= 0V, โวลต์GS= ± 20V | น - ช | ± 100 | ไม่มี | ||
| ปชช | ± 100 | ||||||
| ผมDSS | Zero Gate แรงดันไฟฟ้า ท่อระบายน้ำปัจจุบัน |
วีDS= 40V, โวลต์GS= 0V | น - ช | 1 | uA | ||
| วีDS= -40V, โวลต์GS= 0V | ปชช | -1 | |||||
| ผมD (เปิด) | ท่อระบายน้ำในสถานะ ปัจจุบัน |
วีDS= 5V, VGS= 10V | น - ช | 30 | ก | ||
| วีDS= -5V, VGS= -10V | ปชช | -30 | |||||
| รDS (เปิด) | แหล่งระบายน้ำ ในสถานะ ความต้านทาน |
วีGS= 10V, Iง= 12A | น - ช | 24 | 30 | mΩ | |
| วีGS= -10V, ฉันง= -12A | ปชช | 36 | 45 | ||||
| วีGS= 4.5V, Iง= 8A | น - ช | 31 | 40 | ||||
| วีGS= -4.5V, Iง= -8A | ปชช | 51 | 66 | ||||
| วีSD | ไดโอดไปข้างหน้า แรงดันไฟฟ้า |
ผมส= 1.0A, โวลต์GS= 0V | น - ช | 0.76 | 1.0 | วี | |
| ผมส= -1.0A, โวลต์GS= 0V | ปชช | -0.76 | -1.0 |
ดาวน์โหลดคู่มือผู้ใช้ JY13M
