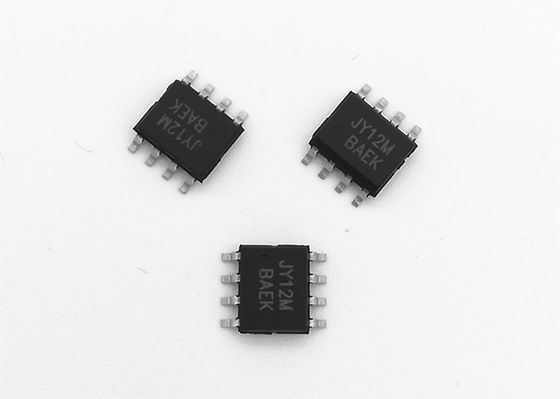

JY12M N และ P Channel 30V MOSFET สำหรับไดรเวอร์มอเตอร์ BLDC
คำอธิบายทั่วไป
JY12M คือทรานซิสเตอร์สนามพลังงานโหมดการเพิ่มประสิทธิภาพตรรกะ N และ P Channel
ผลิตโดยใช้เทคโนโลยีร่องลึก DMOS ความหนาแน่นของเซลล์สูงความหนาแน่นสูงนี้
กระบวนการได้รับการปรับแต่งโดยเฉพาะเพื่อลดความต้านทานต่อสถานะอุปกรณ์เหล่านี้คือ
เหมาะอย่างยิ่งสำหรับการใช้งานแรงดันไฟฟ้าต่ำเช่นโทรศัพท์มือถือและโน้ตบุ๊ก
การจัดการพลังงานคอมพิวเตอร์และวงจรขับเคลื่อนแบตเตอรี่อื่น ๆ ที่ด้านสูง
การเปลี่ยนและการสูญเสียพลังงานในบรรทัดต่ำเป็นสิ่งจำเป็นในพื้นผิวโครงร่างที่เล็กมาก
ติดตั้งแพ็คเกจ
คุณสมบัติ
| อุปกรณ์ | รDS (เปิด) สูงสุด | ผมDMAX(25ºC) |
| N-Channel | 20mΩ @ VGS= 10V | 8.5 ก |
| 32mΩ @ VGS= 4.5V | 7.0 ก | |
| P-Channel | 45mΩ @ VGS= -10V | -5.5A |
| 85mΩ @ VGS= -4.5V | -4.1A |
●ความจุอินพุตต่ำ
●ความเร็วในการสลับที่รวดเร็ว
การใช้งาน
●การจัดการพลังงาน
●ตัวแปลง DC / DC
●การควบคุมมอเตอร์ DC
●อินเวอร์เตอร์จอแสดงผล LCD TV & Monitor
●อินเวอร์เตอร์ CCFL
คะแนนสูงสุดแน่นอน (Ta = 25ºCเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| พารามิเตอร์ | สัญลักษณ์ | N ช่อง | P Channel | หน่วย | |||
| 10 วินาที | มั่นคง | 10 วินาที | มั่นคง | ||||
| แรงดันแหล่งจ่าย | วีDSS | 30 | -30 | วี | |||
| แรงดันไฟฟ้าที่มาของประตู | วีDSS | ±20 | ±20 | ||||
| ต่อเนื่อง ท่อระบายน้ำปัจจุบัน |
Ta = 25 ºC | ผมง | 8.5 | 6.5 | -7.0 | -5.3 | ก |
| Ta = 70 ºC | 6.8 | 5.1 | -5.5 | -4.1 | |||
| กระแสไฟเดรนแบบพัลซิ่ง | ผมDM | 30 | -30 | ||||
| อำนาจสูงสุด การสูญเสีย |
Ta = 25 ºC | ปง | 1.5 | ว | |||
| Ta = 70 ºC | 0.95 | ||||||
| แยกปฏิบัติการ อุณหภูมิ |
ทีเจ | -55 ถึง 150 | ºC | ||||
| ความต้านทานความร้อน ทางแยกไปยัง Ambient |
รθJA | 61 | 100 | 62 | 103 | ºC / W | |
| ความต้านทานความร้อน ทางแยกไปยังเคส |
รθJC | 15 | 15 | ºC / W |
ลักษณะทางไฟฟ้า (Ta = 25ºCเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| สัญลักษณ์ | พารามิเตอร์ | เงื่อนไข | นาที | ประเภท | สูงสุด | หน่วย | |
| คงที่ | |||||||
| วีGS (ธ ) | เกณฑ์ประตู แรงดันไฟฟ้า |
วีDS= VGS,ผมง= 250uA | น - ช | 1.0 | 1.5 | 3.0 | วี |
| วีDS= VGS,ผมง= -250uA | ปชช | -1.0 | -1.5 | -3.0 | |||
| ผมGSS | การรั่วไหลของประตู ปัจจุบัน |
วีDS= 0V, โวลต์GS= ± 20V | น - ช | ± 100 | ไม่มี | ||
| ปชช | ± 100 | ||||||
| ผมDSS | Zero Gate แรงดันไฟฟ้า ท่อระบายน้ำปัจจุบัน |
วีDS= 30V, VGS= 0V | น - ช | 1 | uA | ||
| วีDS= -30V, โวลต์GS= 0V | ปชช | -1 | |||||
| ผมD (เปิด) | ท่อระบายน้ำในสถานะ ปัจจุบัน |
วีDS≥5V, โวลต์GS= 10V | น - ช | 20 | ก | ||
| วีDS≤-5V, V.GS= -10V | ปชช | -20 | |||||
| รDS (เปิด) | แหล่งระบายน้ำ ในสถานะ ความต้านทาน |
วีGS= 10V, Iง= 7.4 ก | น - ช | 15 | 20 | mΩ | |
| วีGS= -10V, ฉันง= -5.2A | ปชช | 38 | 45 | ||||
| วีGS= 4.5V, Iง= 6.0A | น - ช | 23 | 32 | ||||
| วีGS= -4.5V, Iง= -4.0A | ปชช | 65 | 85 | ||||
| วีSD | ไดโอดไปข้างหน้า แรงดันไฟฟ้า |
ผมส= 1.7A, V.GS= 0V | น - ช | 0.8 | 1.2 | วี | |
| ผมส= -1.7A, VGS= 0V | ปชช | -0.8 | -1.2 |
