รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าจากแหล่งระบายน้ำ: | 40 โวลต์ | แรงดันเกต - ซอร์ส: | ± 20V |
|---|---|---|---|
| การกระจายพลังงานสูงสุด: | 210W | กระแสไฟเดรนแบบพัลซิ่ง: | 720A |
| วงจรความถี่สูง: | ใช่ | สี: | ดำและขาว |
| แสงสูง: | bldc ic,ไอซีไดรเวอร์มอเตอร์ bldc 3 เฟส,วงจรขับ bldc |
||

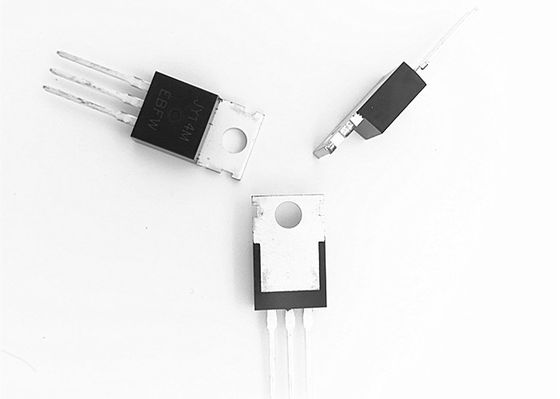

JY14M N Channel Enhancement Mode Power MOSFET สำหรับไดรเวอร์มอเตอร์ BLDC
คำอธิบายทั่วไป
JY14M ใช้เทคนิคการประมวลผลร่องลึกล่าสุดเพื่อให้ได้เซลล์สูง
ความหนาแน่นและลดความต้านทานต่อด้วยคะแนนถล่มซ้ำสูงเหล่านี้
คุณสมบัติต่างๆรวมกันเพื่อให้การออกแบบนี้เป็นอุปกรณ์ที่มีประสิทธิภาพและเชื่อถือได้อย่างมากสำหรับ
ใช้ในแอปพลิเคชั่นเปลี่ยนไฟและแอพพลิเคชั่นอื่น ๆ อีกมากมาย
คุณสมบัติ
● 40V / 200A, RDS (เปิด) =2.5mΩ@VGS= 10V
●การสลับอย่างรวดเร็วและการฟื้นตัวของร่างกายย้อนกลับ
●แรงดันและกระแสถล่มที่โดดเด่นอย่างเต็มที่
●แพคเกจที่ยอดเยี่ยมสำหรับการกระจายความร้อนที่ดี
การใช้งาน
●การสลับแอปพลิเคชัน
●วงจรฮาร์ดสวิทช์และความถี่สูง
●การจัดการพลังงานสำหรับระบบอินเวอร์เตอร์
คะแนนสูงสุดแน่นอน (Tc = 25ºCเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| สัญลักษณ์ | พารามิเตอร์ | ขีด จำกัด | หน่วย | |
| วีDS | แรงดันไฟฟ้าจากแหล่งระบายน้ำ | 40 | วี | |
| วีGS | แรงดันเกต - ซอร์ส | ± 20 | วี | |
| ผมง | ท่อระบายน้ำอย่างต่อเนื่อง ปัจจุบัน |
Tc = 25ºค | 200 | ก |
| Tc = 100ºค | 130 | |||
| ผมDM | กระแสไฟเดรนแบบพัลซิ่ง | 720 | ก | |
| ปง | การกระจายพลังงานสูงสุด | 210 | ว | |
| ทีเจ ทีSTG | จุดเชื่อมต่อการทำงานและอุณหภูมิในการจัดเก็บ พิสัย |
-55 ถึง +175 | ºค | |
| รθJC | ความต้านทานความร้อน - Junction to Case | 0.65 | ºC / W | |
| รθJA | ความต้านทานความร้อน - Junction to Ambient | 62 |
ลักษณะทางไฟฟ้า (Ta = 25ºCเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| สัญลักษณ์ | พารามิเตอร์ | เงื่อนไข | นาที | ประเภท | สูงสุด | หน่วย |
| ลักษณะคงที่ | ||||||
| BVDSS | แหล่งระบายน้ำ แรงดันพังทลาย |
วีGS= 0V, IDS= 250uA | 40 | วี | ||
| ผมDSS | Zero Gate แรงดันไฟฟ้า ท่อระบายน้ำปัจจุบัน |
วีDS= 100V, โวลต์GS= 0V | 1 | uA | ||
| ผมGSS | การรั่วไหลของประตู - ตัวถัง ปัจจุบัน |
วีGS=± 20V, โวลต์DS= 0V | ± 100 | ไม่มี | ||
| วีGS (ธ ) | เกณฑ์ประตู แรงดันไฟฟ้า |
วีDS= VGS, ผมDS= 250uA | 2.0 | 3.0 | 4.0 | วี |
| รDS (เปิด) | แหล่งระบายน้ำ ความต้านทานต่อสถานะ |
วีGS= 10V, IDS= 60A | 2.5 | mΩ | ||
| กFS | ส่งต่อ ทรานส์คอนดัคแตนซ์ |
วีDS= 20V, IDS= 60A | 100 | ส |
ลักษณะทางไฟฟ้า (Ta = 25ºCเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| สัญลักษณ์ | พารามิเตอร์ | เงื่อนไข | นาที | ประเภท | สูงสุด | หน่วย |
| ลักษณะไดโอด Drain-Source | ||||||
| วีSD | ไดโอดไปข้างหน้า แรงดันไฟฟ้า |
วีGS= 0V, ISD= 100A | 1.2 | วี | ||
| Trr | ย้อนเวลาการกู้คืน | ผมSD= 100A ดิ / dt = 100A / us |
38 | ns | ||
| Qrr | Reverse Recovery Charge | 58 | nC | |||
| ลักษณะไดนามิก | ||||||
| รช | ความต้านทานประตู | วีGS= 0V, โวลต์DS= 0V, f = 1 เมกะเฮิร์ตซ์ |
1.2 | Ω | ||
| ทีd (เปิด) | เวลาหน่วงเวลาเปิดเครื่อง | วีDS= 20V, Rช= 6 โอห์ม ผมDS = 100A, วีGS= 10V, |
34 | ns | ||
| ทร | เปิดเวลาเพิ่มขึ้น | 22 | ||||
| ทีd (ปิด) | ปิด - ปิดเวลาล่าช้า | 48 | ||||
| ทีฉ | ปิดเวลาตก | 60 | ||||
| คสถานีอวกาศนานาชาติ | ความจุอินพุต | วีGS =0V, วีDS= 20V, f = 1.0MHz |
5714 | pF | ||
| คOSS | ความจุเอาท์พุท | 1460 | ||||
| คRSS | โอนย้อนกลับ ความจุ |
600 | ||||
| ถามก | ค่าประตูรวม | วีDS= 30V, Iง= 100A, วีGS= 10V |
160 | nC | ||
| ถามgs | เกต - ซอร์สชาร์จ | 32 | ||||
| ถามgd | ค่าประตู - ท่อระบายน้ำ | 58 |
ดาวน์โหลดคู่มือผู้ใช้ JY14M
