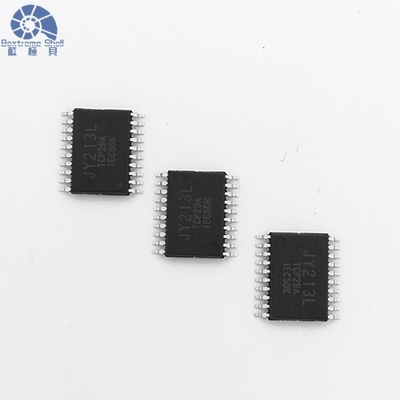

JY213L High Speed ​​Gate Driver สำหรับอุปกรณ์ Power MOSFET และ IGBT

JY213L ไดรเวอร์เกทความเร็วสูงสำหรับอุปกรณ์ Power MOSFET และ IGBT พร้อมช่องสัญญาณเอาต์พุตอิสระสามช่อง

คำอธิบาย

JY213L เป็นเกทไดรเวอร์ 3 เฟสความเร็วสูงที่ปรับแต่งสำหรับอุปกรณ์ Power MOSFET และ IGBTไดรเวอร์ขั้นสูงนี้มีช่องสัญญาณเอาต์พุตแยกจากกันสามช่อง ทั้งด้านสูงและด้านต่ำอ้างอิง เพื่อให้มั่นใจถึงการควบคุมที่ดีที่สุดด้วย Dead Time ในตัวและการป้องกันการยิงผ่าน ช่วยปกป้อง Half-Bridge และป้องกันความเสียหายที่อาจเกิดขึ้นวงจร UVLO ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้โดยป้องกันการทำงานผิดพลาดในระหว่างสถานการณ์แรงดันไฟฟ้าเกณฑ์ต่ำการใช้กระบวนการ BCD แรงดันสูงที่แปลกใหม่และเทคนิคการตัดเสียงรบกวนในโหมดทั่วไป ไดรเวอร์นี้รักษาความเสถียรในสถานการณ์สัญญาณรบกวน dV/dt สูง ในขณะที่แสดงความทนทานต่อแรงดันไฟฟ้าชั่วขณะเชิงลบที่ยอดเยี่ยมนอกจากนี้ พินเปิดใช้งานยังเปิดใช้งานโหมดสแตนด์บาย ช่วยให้ชิปเข้าสู่สถานะกระแสไฟนิ่งต่ำและยืดอายุแบตเตอรี่สัมผัสประสิทธิภาพที่เหนือชั้นและความน่าเชื่อถือที่ยาวนานด้วยไดรเวอร์เกทความเร็วสูง JY213Lรับรายละเอียดเพิ่มเติมกรุณาคลิกที่นี่

คุณสมบัติ

• ไดรเวอร์ด้านสูงฮาล์ฟบริดจ์แบบรวม 90V
• สามารถขับได้ถึง 3 เฟส ฮาล์ฟบริดจ์เกท
• ไดโอดสายรัดสำหรับบูทในตัวสำหรับแต่ละช่องด้านสูง
• การป้องกันเวลาตายในตัว
• การป้องกันการยิงทะลุ
• ภายใต้การล็อกเอาต์แรงดันไฟฟ้าสำหรับ VCC และ VBS
• แรงดันการทำงานต่ำ 0–5.5V สำหรับ VCC และ VBS
• รองรับลอจิกอินพุท 3.3V และ 5V
• เปิดใช้งานพิน (EN) สำหรับกระแสสแตนด์บายต่ำ
• IO+/IO-: +1.2A/–2.0A ที่ VCC=15V, VBS=15V
• เวลาตายในตัว:0.5us (typ.)
• วงจรตัดเสียงรบกวน dV/dt โหมดทั่วไป
• ทนทานต่อแรงดันไฟฟ้าชั่วคราวที่เป็นลบ
• ไดร์ฟเกต dI/dt ต่ำเพื่อการป้องกันสัญญาณรบกวนที่ดีขึ้น
• ช่วงการทำงาน –40ºC ถึง 125ºC
• แพ็คเกจขนาดเล็ก:TSSOP20L/24L,173mil

แอปพลิเคชัน

• E-BIKE/เครื่องมือไฟฟ้า ขับมอเตอร์ 3 เฟส
• การควบคุมมอเตอร์ขนาดเล็ก/ไมโครที่ใช้พลังงานจากแบตเตอรี่
• อินเวอร์เตอร์อเนกประสงค์

บล็อกไดอะแกรม

วงจรแอ็พพลิเคชันทั่วไป

การกำหนดค่าพิน
